RETO1 Configuración de red 5G EiTB.docx

CURSO INSTALACIÓN Y CONFIGURACIÓN DE REDES 5G

“Caso de uso: Red privada 5G en las instalaciones de EiTB (Donosti)”

Situación:

EiTB quiere sustituir su red WiFi tradicional por una red privada 5G con el objetivo de:

  • Evitar interferencias.
  • Garantizar calidad de servicio.
  • Disponer de control total sobre usuarios y dispositivos.
  • Preparar la infraestructura para servicios críticos de comunicación y vídeo.

La red se desplegará inicialmente en una de sus instalaciones (sede / fábrica) en Donostia.

Servicios iniciales:
La red debe dar servicio, al menos, a los siguientes dispositivos:

  • Terminal 1:
    Teléfono móvil de un trabajador de EiTB.
    Uso: acceso a Internet y aplicaciones internas de gestión.
  • Terminal 2:
    Router 5G o cámara IP conectada a la red privada.
    Uso: videovigilancia dentro de la red de EiTB.

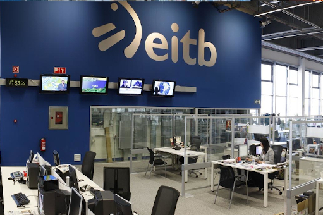

Imagen: Red privada 5G para eitb Donosti

Arquitectura de la red

La red privada 5G estará compuesta por los siguientes elementos:

  • Core 5G (Open5GS)
    Incluye funciones de control y usuario (AMF, SMF, UPF, etc.).

  • Radio gNB
    Proporciona cobertura radio 5G dentro de las instalaciones.

  • Dispositivo de red (Mikrotik)
    Encargado de:

  • Salida a red local / Internet.

  • NAT y encaminamiento.

  • OpenCell + SIMs
    Para la gestión y provisión de identidades de usuario (UEs).

  • Equipos cliente (UEs)
    Teléfono móvil y router/cámara 5G.

Desarrollo del entrenamiento 05

Partiendo del equipamiento proporcionado (Core 5G, radio gNB, dispositivos de red y terminales de cliente), se procederá a la instalación y configuración de una red privada celular 5G, asegurando que todos los elementos queden integrados correctamente dentro de la red del cliente (EiTB).

Cada grupo deberá configurar una red con parámetros propios, que la identifiquen de manera única y eviten interferencias con otras redes.

Parámetros de configuración

EQUIPO 1

Parámetros a configurar en el Core 5G

  • Nombre del Operador:
  • PLMN:
  • MCC:
  • MNC:
  • TAC (Tracking Area Code):

Parámetros a configurar en la radio gNB

  • Modo dúplex:
  • Ancho de banda:
  • ARFCN:
  • Subframe Assignment:
  • Sector ID / PCI (valor entre 0 – 553):
  • gNB ID (hexadecimal):
  • Potencia de transmisión:
  • PLMN:
  • TAC:

Se pide

1. Esquema de red

Realiza un esquema lógico sencillo en el que se indiquen:

  • Elementos que intervienen en la red privada 5G.
  • Conexiones entre ellos.
  • Parámetros de red principales asociados a cada elemento.

Resultado esperado:
Un mapa lógico claro de la red privada 5G de EiTB. (Tabla I)

2. Configuración de la red

Configura la red privada celular 5G utilizando los parámetros listados anteriormente:

  • Core 5G.
  • Radio gNB.
  • SIMs.
  • Dispositivos clientes.

3. Verificación de funcionamiento

Comprueba el funcionamiento de la red privada 5G desde el lado del cliente haciendo uso de las herramientas necesarias:

  • Analizador espectral.
  • Aplicaciones del terminal.
  • Test de velocidad.
  • Ping / traceroute.
  • Logs del Core 5G.

4. Medidas de rendimiento

Realiza una tabla de resultados con:

  • Velocidades de subida y bajada.
  • Latencia medida.

Posteriormente:

  • Modifica el ancho de banda.
  • Modifica el subframe assignment
    .

Vuelve a medir y compara resultados.

5. Gestión de SIMs

  • Crea una nueva SIM para la red privada 5G.
  • Regístrala correctamente en el Core 5G.

Pregunta:

  • ¿Qué APN has configurado para esta red privada?

¿Qué pasa si…?

Analiza y documenta el comportamiento de la red en los siguientes casos:

  1. Cambiamos solo el TAC o el PLMN en:

  2. El Core 5G.

  3. La radio gNB.

    Mostrar y explicar el fallo resultante.

  4. Paramos el contenedor del UPF

  5. ¿Qué ocurre con el tráfico de datos?

  6. ¿El terminal sigue registrado en red?

  7. Nos desplazamos fuera de cobertura

  8. ¿Cómo responde la red?

  9. ¿Qué mensajes aparecen en el Core?

EXTRA – Documentación para el cliente

Elabora una documentación final para EiTB, que incluya como mínimo:

PORTADA

  • Nombre del proyecto.
  • Cliente.
  • Fecha.
  • Equipo responsable.

ÍNDICE

INSTALACIÓN DE LA RED PRIVADA

  • Descripción general.
  • Datos técnicos necesarios para el cliente.
  • Parámetros configurados.

CAMBIOS EN LA CONFIGURACIÓN

  • Posibles modificaciones para mejorar velocidades.
  • Ajustes según el uso final:
  • Móviles.
  • Cámaras.
  • Routers.

CONCLUSIONES

  • UEs conectados.
  • Rendimiento observado.
  • Troubleshooting básico.

Enlaces de consulta

https://5g-tools.com/

https://www.cellmapper.net/enbid?lang=es

Elementos de la red privada Celular 5G
Sistema radiante
RRU (Unidad de radio remota)
BBU (Unidad de banda base)
Core de la red
Identificación de las Ips de la red privada celular 5G ** **
Elemento IP Máscara Puerta de enlace DNS
gNB
Host del Core-físico
Core 5G
UPF
Terminal móvil
